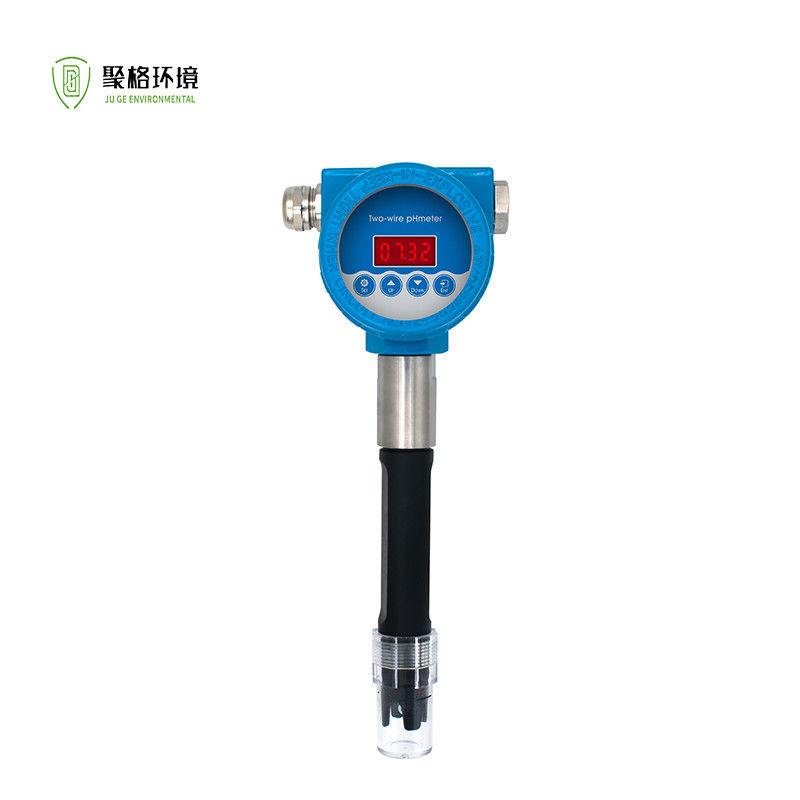

Δυοσύρματο σύστημα ανθεκτικό σε έκρηξη μετρητή pH

‌(1) Εύρος μέτρησης:‌

pH: 0 έως 14.00 pH

Θερμοκρασία: -20 έως 150.0°C

‌(2) Ανάλυση:‌

pH: 0.01 pH

Θερμοκρασία: 0.1°C

‌(3) Βασικό σφάλμα:‌

pH: ±0.01 pH

Θερμοκρασία: ±0.3°C

‌(4) Σταθερότητα:‌

pH: ≤0.02 pH / 24h

‌(5) Έξοδος σήματος:‌

Αναλογικό: Δίαιτο σύστημα 4-20mA (<500Ω)

Ψηφιακό: HART (προαιρετικό)

‌(6) Τροφοδοσία:‌

24 VDC, Κατανάλωση ισχύος: ≤0.3W

‌(7) Μέθοδος τοποθέτησης:‌ Ολοκληρωμένος τύπος ή τοποθέτηση σε τοίχο

‌(8) Βαθμός προστασίας:‌ IP66

‌(9) Βάρος ελεγκτή:‌ 0.6kg

‌(10) Περιβάλλον λειτουργίας οργάνου:‌

Θερμοκρασία περιβάλλοντος: -10 έως 60°C

Σχετική υγρασία: ≤90% RH

Χωρίς ισχυρές παρεμβολές μαγνητικού πεδίου γύρω εκτός από το μαγνητικό πεδίο της Γης.

>>Αρχή

Η βασική θεωρία της μέτρησης του ηλεκτροδίου pH είναι η εξίσωση Nernst. Ο αισθητήρας που χρησιμοποιείται στην ποτενσιομετρική ανάλυση ονομάζεται γαλβανικό στοιχείο. Ένα γαλβανικό στοιχείο είναι ένα σύστημα που μετατρέπει την ενέργεια χημικής αντίδρασης σε ηλεκτρική ενέργεια. Η τάση αυτού του στοιχείου αναφέρεται ως ηλεκτρεγερτική δύναμη (EMF). Αυτή η EMF αποτελείται από δύο ημικύτταρα. Το ένα ημικύτταρο είναι ο αισθητήρας μέτρησης, του οποίου το δυναμικό σχετίζεται με τη δραστηριότητα συγκεκριμένων ιόντων. το άλλο είναι το ημικύτταρο αναφοράς, που συχνά ονομάζεται αισθητήρας αναφοράς, το οποίο συνήθως συνδέεται με το διάλυμα μέτρησης και το όργανο.

Το ORP (Δυναμικό Οξειδοαναγωγής) είναι ένας κρίσιμος δείκτης της ποιότητας του νερού. Ενώ δεν μπορεί να καθορίσει ανεξάρτητα την ποιότητα του νερού, αντικατοπτρίζει το οικολογικό περιβάλλον των υδάτινων συστημάτων ενσωματώνοντας άλλες παραμέτρους ποιότητας του νερού.

Στο νερό, κάθε ουσία έχει τις μοναδικές της ιδιότητες οξειδοαναγωγής. Απλοϊκά, αυτό μπορεί να γίνει κατανοητό ως: σε μικροσκοπικό επίπεδο, διαφορετικές ουσίες διαθέτουν διαφορετικές ικανότητες οξειδοαναγωγής. Αυτές οι ουσίες αλληλεπιδρούν για να σχηματίσουν ένα συνολικό μακροσκοπικό χαρακτηριστικό οξειδοαναγωγής. Το ORP αντικατοπτρίζει τη συλλογική συμπεριφορά οξειδοαναγωγής όλων των ουσιών στο διάλυμα. Ένα υψηλότερο ORP υποδεικνύει ισχυρότερη οξειδωτική ικανότητα, ενώ ένα χαμηλότερο ORP υποδηλώνει ασθενέστερη οξειδωτική ικανότητα. Ένα θετικό δυναμικό σημαίνει οξειδωτικές ιδιότητες, ενώ ένα αρνητικό δυναμικό υποδεικνύει αναγωγικές ιδιότητες.

>>Διάγραμμα εγκατάστασης

Πριν από τη χρήση, ξεβιδώστε το προστατευτικό καπάκι του ηλεκτροδίου και εγκαταστήστε το με το κατάλληλο βραχίονα στήριξης ή αξεσουάρ.

‌1. Εγκατάσταση πλευρικού τοιχώματος‌: Βεβαιωθείτε ότι η γωνία κλίσης της διεπαφής υπερβαίνει τις 15 μοίρες.

‌2. Εγκατάσταση κορυφαίας φλάντζας‌: Σημειώστε τις διαστάσεις της φλάντζας και το βάθος εισαγωγής του ηλεκτροδίου.

‌3. Εγκατάσταση σωλήνα‌: Λάβετε υπόψη τη διάμετρο του σωλήνα, την ταχύτητα ροής και την πίεση.

‌4. Εγκατάσταση ροής‌: Παρακολουθήστε την ταχύτητα ροής και την πίεση.

‌5. Εγκατάσταση υποβρύχιας‌: Ρυθμίστε το μήκος του βραχίονα όπως απαιτείται.

>>Συντήρηση και φροντίδα ηλεκτροδίων

○ Πριν από τη χρήση, ξεβιδώστε το προστατευτικό καπάκι και βυθίστε τη λάμπα του ηλεκτροδίου και τη διασταύρωση υγρού στο δείγμα.

○ Εάν σχηματιστούν κρύσταλλοι αλατιού κοντά στην άκρη του ηλεκτροδίου ή μέσα στο καπάκι λόγω εξάτμισης του ηλεκτρολύτη, ξεπλύνετε με νερό. Αυτό υποδεικνύει φυσιολογική λειτουργία μεμβράνης διάλυσης.

○ Ελέγξτε για φυσαλίδες αέρα στη γυάλινη λάμπα ανακινώντας το ηλεκτρόδιο κάθετα.

○ Διατηρήστε την γυάλινη μεμβράνη ενυδατωμένη για γρήγορη απόκριση. Μετά τη μέτρηση ή τη βαθμονόμηση: Ξεπλύνετε καλά το ηλεκτρόδιο. Προσθέστε διάλυμα αποθήκευσης (3 mol/L KCl) στο προστατευτικό καπάκι.

○ Βεβαιωθείτε ότι οι συνδέσεις των ακροδεκτών παραμένουν στεγνές. Καθαρίστε με άνυδρη αλκοόλη εάν μολυνθεί.

○ Αποφύγετε την παρατεταμένη εμβάπτιση σε απεσταγμένο νερό, διαλύματα πρωτεϊνών ή επαφή με γράσο σιλικόνης.

○ Για παλαιωμένα ηλεκτρόδια με θολές μεμβράνες ή εναποθέσεις, μουλιάστε σε 10% HCl και μετά ξεπλύνετε.

○ Καθαρίζετε και βαθμονομείτε τακτικά το ηλεκτρόδιο. Εάν η βαθμονόμηση αποτύχει μετά τη συντήρηση, αντικαταστήστε το ηλεκτρόδιο.

>>Διάρκεια ζωής

Υπό κανονικές συνθήκες με σωστή συντήρηση, τα ηλεκτρόδια διαρκούν πάνω από 12 μήνες. Ακόμη και τα αχρησιμοποίητα ηλεκτρόδια έχουν διάρκεια ζωής 12–24 μήνες (εάν αποθηκευτούν σωστά). Η έκθεση σε ισχυρά οξέα, βάσεις, υψηλές θερμοκρασίες ή διαβρωτικά υγρά μειώνει τη διάρκεια ζωής. Τα ηλεκτρόδια είναι αναλώσιμα και γενικά δεν καλύπτονται από την εγγύηση.

>>Βαθμονόμηση ηλεκτροδίου

○ Χρησιμοποιήστε φρέσκα πρότυπα ρυθμιστικά διαλύματα pH/ORP κατάλληλων συγκεντρώσεων.

○ Αφαιρέστε το προστατευτικό καπάκι και ξεπλύνετε το ηλεκτρόδιο με απεσταγμένο νερό.

○ Ρυθμίστε το όργανο σε λειτουργία βαθμονόμησης (ανατρέξτε στο εγχειρίδιο του οργάνου για λεπτομέρειες).

○ Μετά τη βαθμονόμηση, μετρήστε τα πραγματικά δείγματα.
